Силовая часть блока движения/гидравлики Jungheinrich AS4814(plus)

[ForkliftMan]

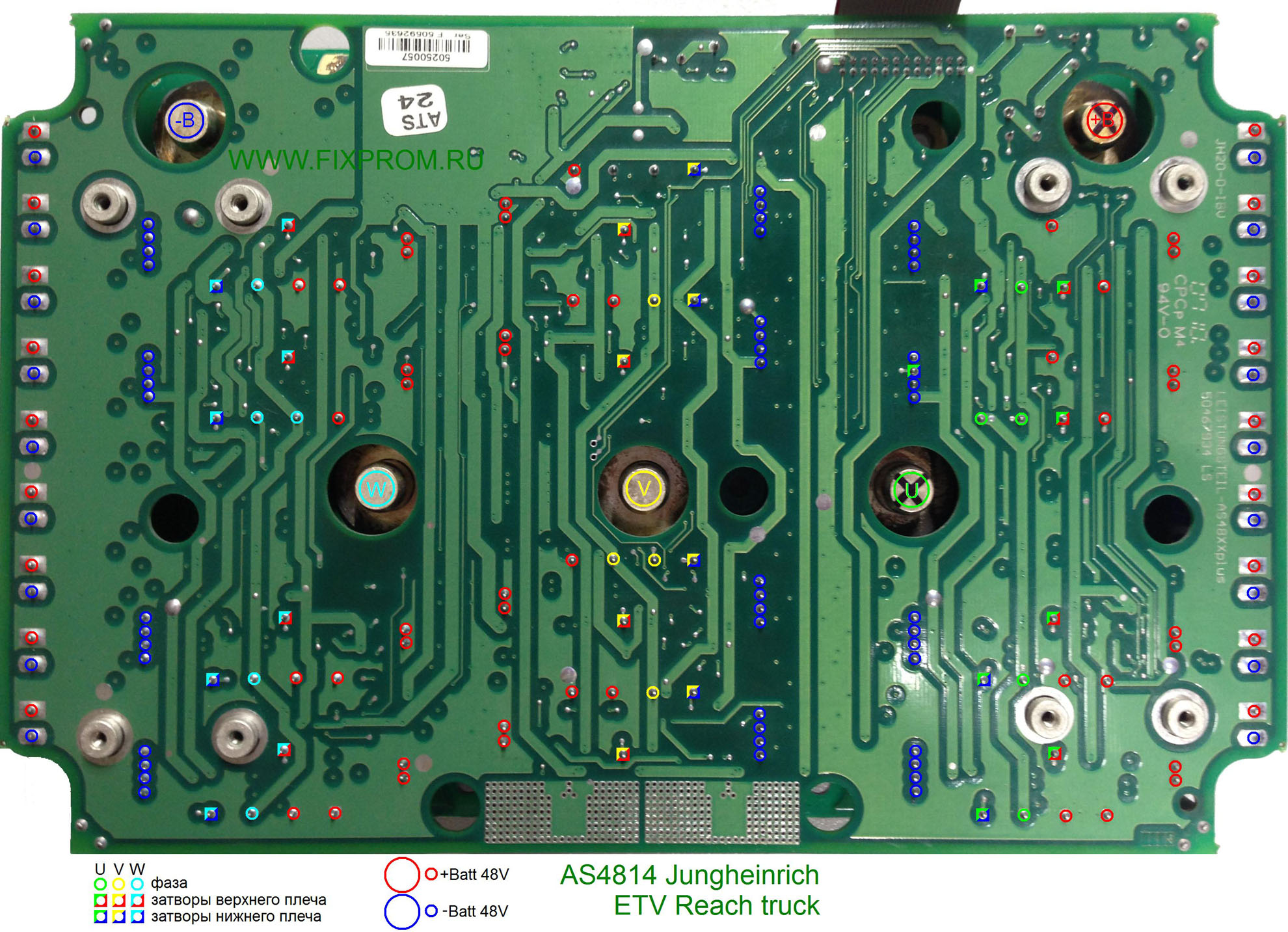

Разрисовал перемычки для быстрой проверки без разбора "бутерброда" cиловой части блока движения/гидравлики Jungheinrich AS4814(plus).

Актуально для блоков движения и блоков гидравлики 50460982 и 50421660 AS4814 plus
ричтраков Jungheinrich:
ETV 110-116, ETM 110-116 выпущенных с 04.1999 по 06.2014,
ETV 214-216, ETM 214-216 с 10.2003 по 01.2012,
ETV 320-325, ETM 320-325 с 12.2004 по 09.2011.

[Gangstarapper]

Добрый день, спасибо за информацию. У меня все совпадает и звонится также. Думаю проблема скорее всего в верхней плате. Нужно отзвонить управление.

[ForkliftMan]

Добрый день, спасибо за информацию. У меня все совпадает и звонится также. Думаю проблема скорее всего в верхней плате. Нужно отзвонить управление.

Добрый день. Хорошо было-бы всё-таки договориться с клиентом, и подкинуть силовую часть с блока гидравлики. Таким образом можно точно локализовать где кроется проблема, в плате управления или в силовой части. Если это не возможно, то посмотреть осциллографом на машине, что происходит на фазах в момент самотестирования, и какая из них не работает. Может оказаться, что проблема не в "силе", драйверах и управлении, а в контроле. Встречаются и такие случаи.

[Gangstarapper]

А как осуществляется контроль и "кто" за него отвечает?

[ForkliftMan]

В следующем поколении на TMS320F2811 сигналы завязаны на аналоговые входы процессора через аналоговые коммутаторы (типа мультиплексора). Выборка строго по времени производится. В этих платах до проца не отслеживал.

[Pioner]

А можете примерную(принципиальную, не подробную) схему контроля фаз по блокам след. поколения рассказать?
Была ошибка х307.1, заменил усилитель 279(на бу) , блок 1 раз запустился без ошибок на машине, в следующий раз выдал х105.1. По фазам во время запуска 20.4в, акб 48. Я энтузиаиаст, интересно разобраться. Спасибо.

[ForkliftMan]

А можете примерную(принципиальную, не подробную) схему контроля фаз по блокам след. поколения рассказать?
Была ошибка х307.1, заменил усилитель 279(на бу) , блок 1 раз запустился без ошибок на машине, в следующий раз выдал х105.1. По фазам во время запуска 20.4в, акб 48. Я энтузиаиаст, интересно разобраться. Спасибо.

Проверь подключение силовых проводов от двигателя на фазы блока, x105.1 ошибка должна исчезнуть

[Pioner]

Это на машине ошибка. Проблема где-то в верхней плате. (Силовуху подкидывал другую исправную, эффекта 0)

А можете примерную(принципиальную, не подробную) схему контроля фаз по блокам след. поколения рассказать?
Была ошибка х307.1, заменил усилитель 279(на бу) , блок 1 раз запустился без ошибок на машине, в следующий раз выдал х105.1. По фазам во время запуска 20.4в, акб 48. Я энтузиаиаст, интересно разобраться. Спасибо.

Проверь подключение силовых проводов от двигателя на фазы блока, x105.1 ошибка должна исчезнуть

[ForkliftMan]

Как обычно ричтрак ездит в холодильник или на пандус в снег/дождь? Комбинированные блоки от этого мрут пачками. В этом месяце ремонтировали 5 штук, в половине были следы коррозии. Два доделывали после «чужого» ремонта. По фазам восстанавливаются хорошо. ОУ, мультиплексоры и процы мрут редко на этом поколении.

[Pioner]

3 случая с оу видел. 1 на алюмишке 4812 и 2 на 4807. Но я не электронщик, слесарь обычный.

[Pioner]

На прошлой неделе машина была с 4812 - силовуха в уголь превратилась, все 3 фазы погорели и обвязка, в блоке реально пожар был, сверху оу и проц на связь не выходит)

[Pioner]

На блоки хода от погрузчика EFG2XX и 3XX есть прошивки процессора tms320lf2406 и программы версий 1.70 и 1.81.

Видел ли кто-то ещё какие-то?

[ForkliftMan]

На блоки хода от погрузчика EFG2XX и 3XX есть прошивки процессора tms320lf2406 и программы версий 1.70 и 1.81.

Видел ли кто-то ещё какие-то?

На блок хода есть 1.81, 1.70, 1.60, видел ещё 1.80.
Существуют ранние ревизии до 1.50, но не попадались, возможно "железо" отличается.
На блок гидравлики есть 1.50, других пока не встречал.

[Pioner]

На блоки хода от погрузчика EFG2XX и 3XX есть прошивки процессора tms320lf2406 и программы версий 1.70 и 1.81.

Видел ли кто-то ещё какие-то?

На блок хода есть 1.81, 1.70, 1.60, видел ещё 1.80.
Существуют ранние ревизии до 1.50, но не попадались, возможно "железо" отличается.
На блок гидравлики есть 1.50, других пока не встречал.

Перешивать ход на гидравлику или наоборот не пробовали?

[Pioner]

На блоки хода от погрузчика EFG2XX и 3XX есть прошивки процессора tms320lf2406 и программы версий 1.70 и 1.81.

Видел ли кто-то ещё какие-то?

На блок хода есть 1.81, 1.70, 1.60, видел ещё 1.80.
Существуют ранние ревизии до 1.50, но не попадались, возможно "железо" отличается.
На блок гидравлики есть 1.50, других пока не встречал.

У вас прям файлы прошивок есть? Каталог-то значительно больше даёт прошивок самых разных. А физически у меня есть только 1.70,1.81 и алгоритм для процессора(flash_algo)

По теме вопрос - подскажите пожалуйста, если не затруднит, как лучше располовинить сендвич? Если нижним подогревом градусов 200, спирали отойдут от нижней алюминиевой подложки? Проблема в том, что на верхней плате нет питаний, я так понял, они внизу формируются.

 И я заметил такую вещь - между платой и блоком нет термопасты, сделает ли безопаснее работу блока ее наличие?
