Блок AS4814i гидравлика

Vasi · 22 ноября 2020, 22:19:16

Всем привет! Ричтрак Юнгхайнрих ETV-2007 год выпуска!
Ошибка 113 расшифровка нет признаков жизни блока! Отсутствие питание логической платы, нет 14 вольт с микросхемы Lm2676!
Остановился на таком пути! При включение блока на 7 ноге микросхемы Lm2676 если придёт 2 или 3 вольта, то блок не запускается, а если при следующем или многократном включается лб придёт на ногу 6 вольт, то блок запускается и работает на машине!
Подскажите пжт откуда приходит питание на 7 ногу микросхемы?
И как разобрать это чёртов бутерброд? Спасибо

ForkliftMan · 23 ноября 2020, 19:57:11

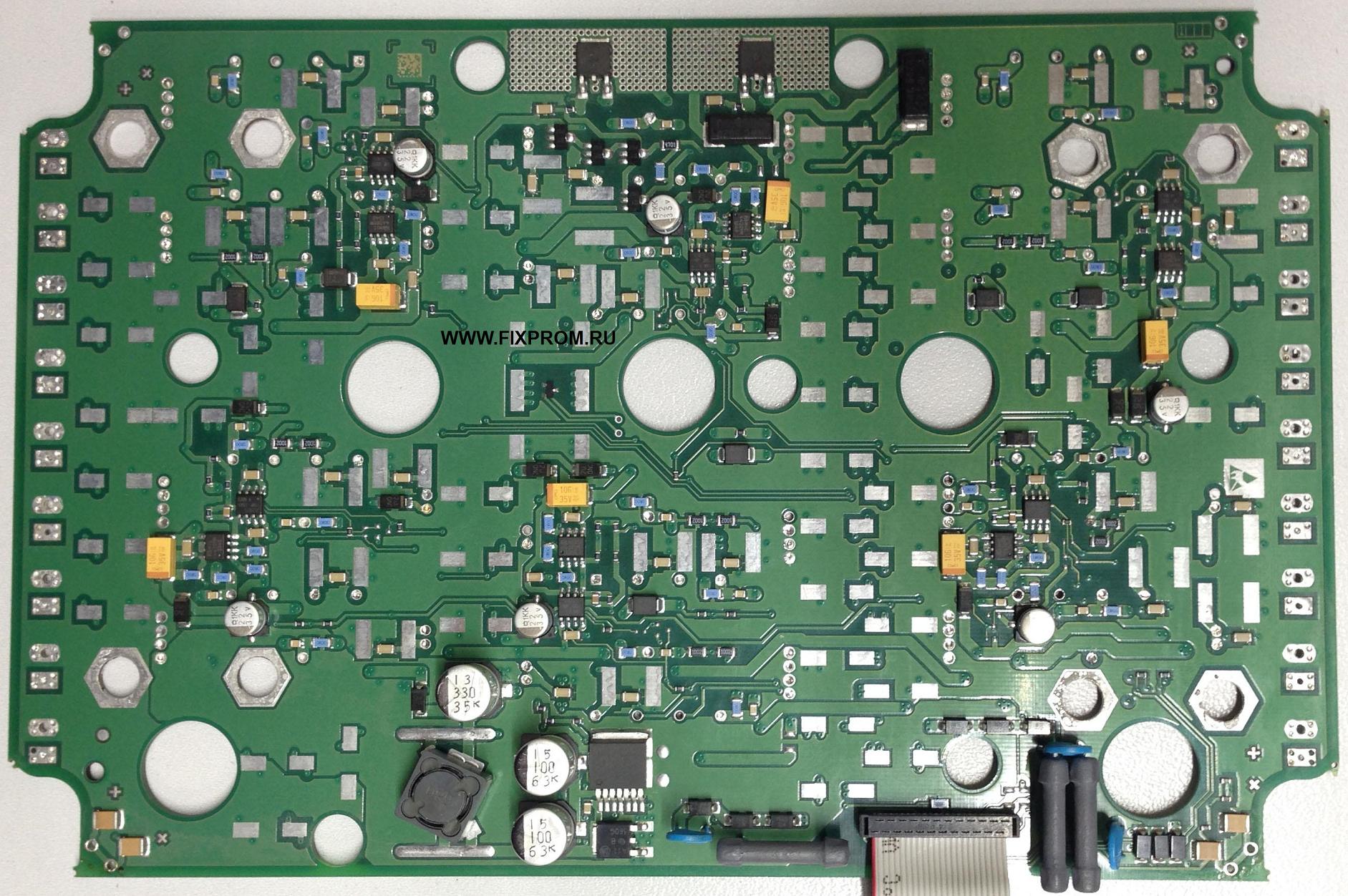

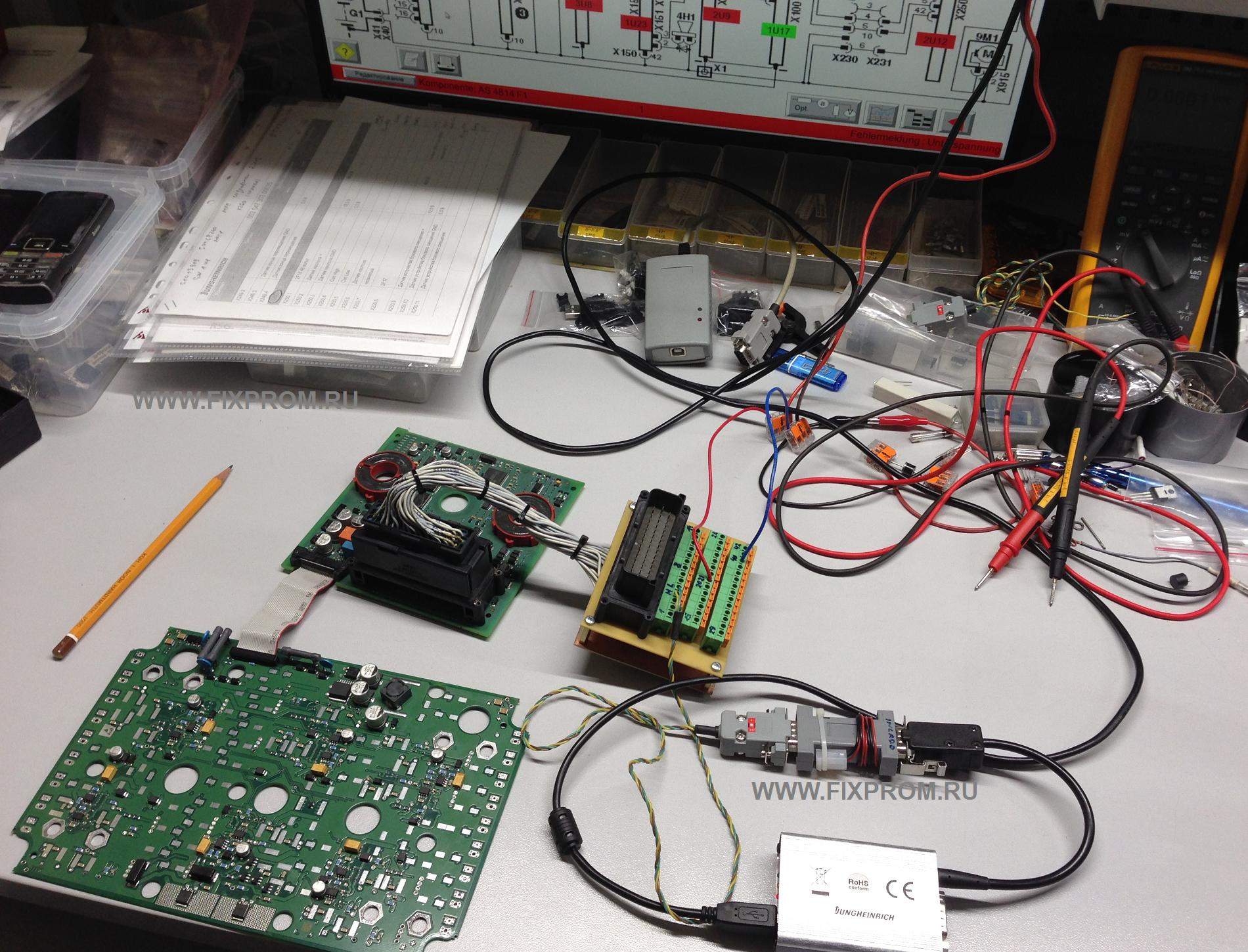

Привет. Вот верхняя половинка бутерброда силовой части AS4814.

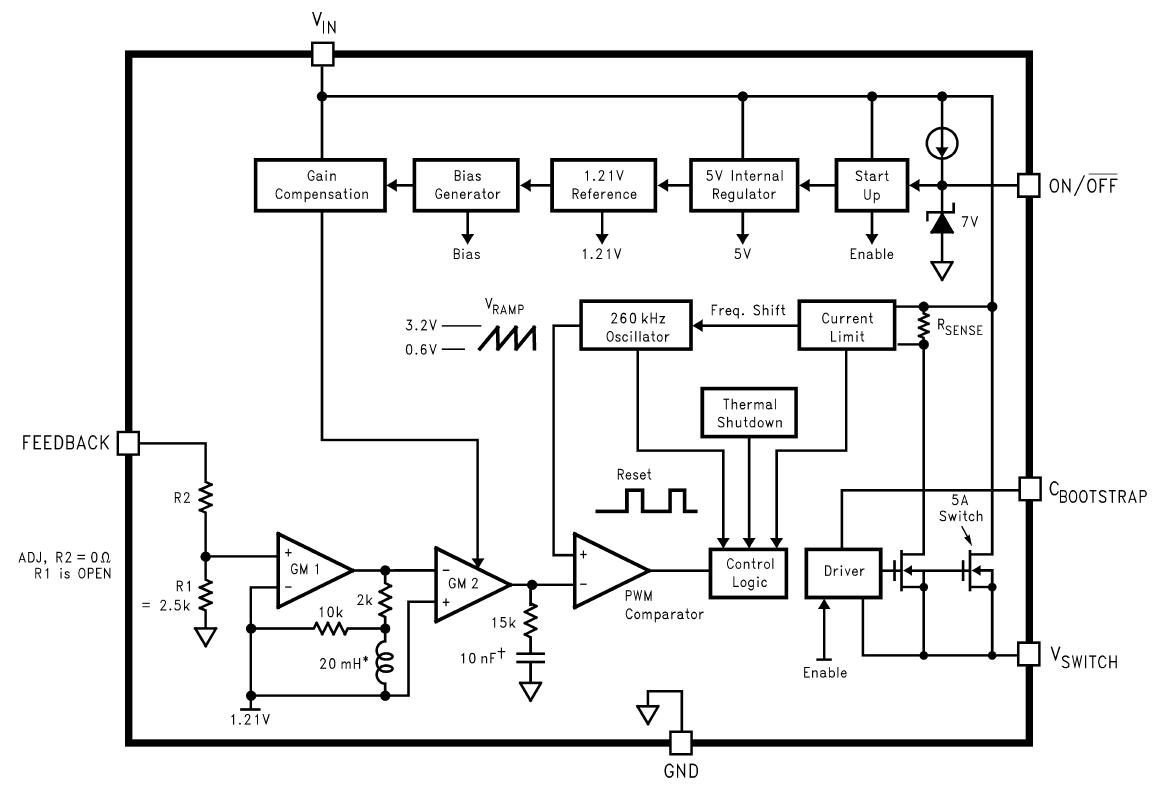

В данном блоке не используется функция включения/выключения стабилизатора LM2676S-ADJ и 7 вывод микросхемы выведен лишь на тест-поинт с обратной стороны платы. Из структурной схемы LM2676S-ADJ, взятой из даташита, видно, что данный вывод подтянут внутренним источником тока (20мкА) к плюсу, и имеет встроенный стабилитрон на 7 вольт. При запитанной плате на входе ON/OFF измерено напряжение равное 6.2V.

Блок стабильно запускается и при 48V питания, и при 30V питания. На входе микросхемы стабилизатора соответственно 35...26V.

Vasi · 23 ноября 2020, 20:43:59

Привет! Я понял тебя про микросхему, слушай сегодня сел обратил внимание, что где стоят два транзистора J122G обнаружил какую то ,,слизь" очистил ацетоном до куда добрался аккуратно, блок стал запускаться без сбоев! Завтра поеду ставить на машину!

ForkliftMan · 23 ноября 2020, 21:15:42

Липкая субстанция там обычно образуется от термоковрика между полигонами на плате и алюминиевой крышкой. Но она не проводит ток. Хотя кто знает что туда ещё могло попасть.

Vasi · 23 ноября 2020, 21:51:40

Потребление тока раньше было 135 мА у ЛБ, после очистки платы стало 205 мА, получается изменения есть после очистки!

ForkliftMan · 24 ноября 2020, 22:40:46

Чтоб добраться до микросхемы бутерброд проще разобрать сверху. Надо отпаять около 130 перемычек и 4 боковых защёлки, чтоб не мешались.

Vasi · 24 ноября 2020, 22:44:46

Привет, подскажи как вообще разбирается этот бутерброд? По блоку нашёл неисправное сопротивление в обрыве должен 470 Ом на базу транзистора J122G, который питает Lm2676!По поводу слизи ты был прав! Спасибо тебе

ForkliftMan · 24 ноября 2020, 22:49:43

Попробую завтра разобрать один, показать в картинках процесс. Сегодня уже нет сил на такую затею.

Vasi · 24 ноября 2020, 22:52:35

А сколько за ремонт блока берёшь?

ForkliftMan · 24 ноября 2020, 23:23:42

В личку ответил.

Vasi · 25 ноября 2020, 22:07:31

Привет, ну все блок работает, до конца недели будут тестить! Спасибо тебе за помощь!
