Jungheinrich AS4824iS 51617861 51617924 51414511 комбинированный контроллер EFG

[ForkliftMan]

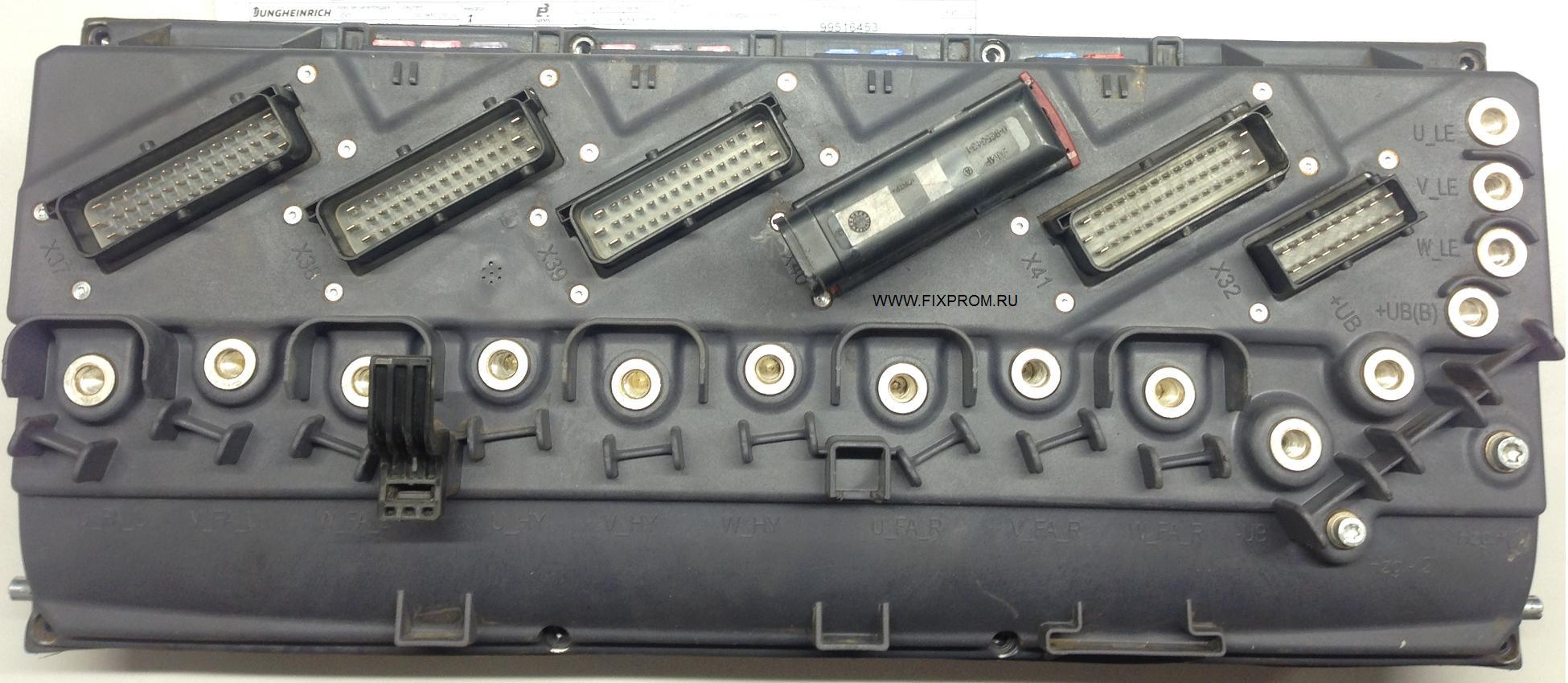

Заказчик привёз в ремонт блок управления 51462020 AS4824iS/F/H/Plus от нового погрузчика Jungheinrich EFG второй серии, выпускаемого с 2016 года.
Сделали несколько фото. Весьма интересный контроллер. Инженеры Jungheinrich впихнули в него всё что можно.



Контроллер отвечает буквально за всё в погрузчике, и любая его неисправность приводит к тому, что клиент попадает на дорогостоящий ремонт.

К слову блок этот очень дорогой и сложный.

По сравнению с ним контроллер JXP-DPI от узкопроходчика EKX 515 или комплектовщика EKS 312 покажется "детским садом".
Предыдущее поколение контроллеров для тяжелой серии EFG, выпускаемых с 2014 года, тоже однозначно попроще будет.

[ForkliftMan]

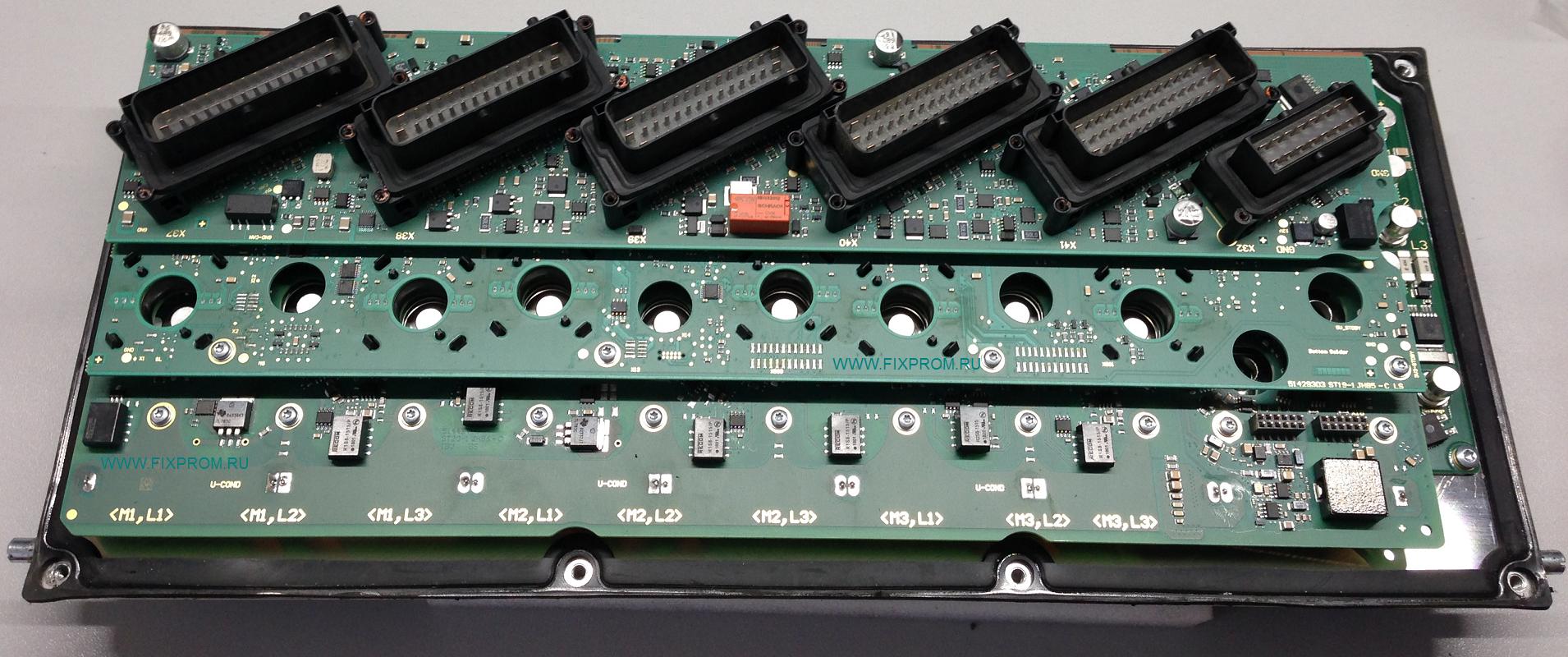

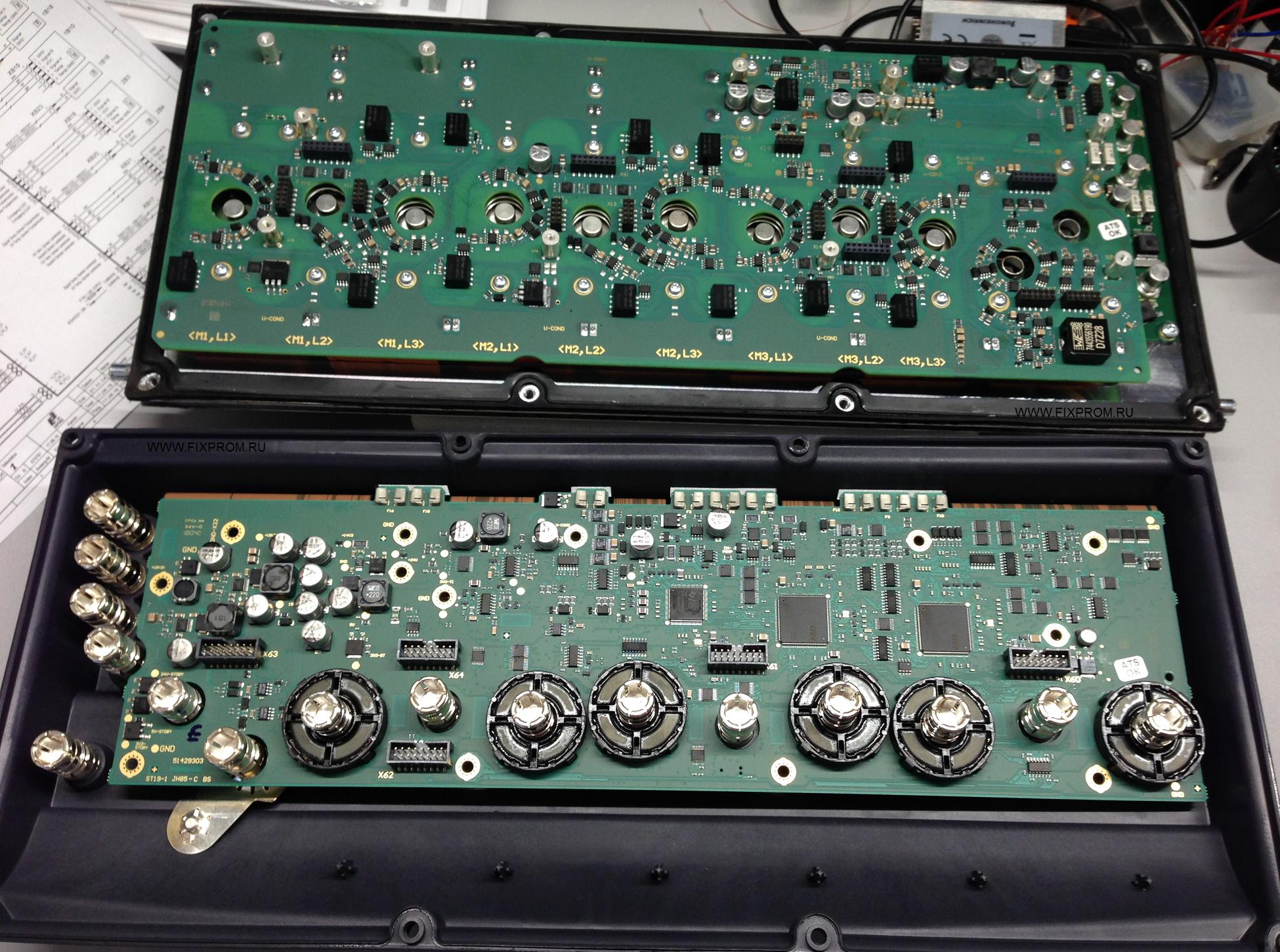

И так, под пластиковой крышкой находится плата управления...

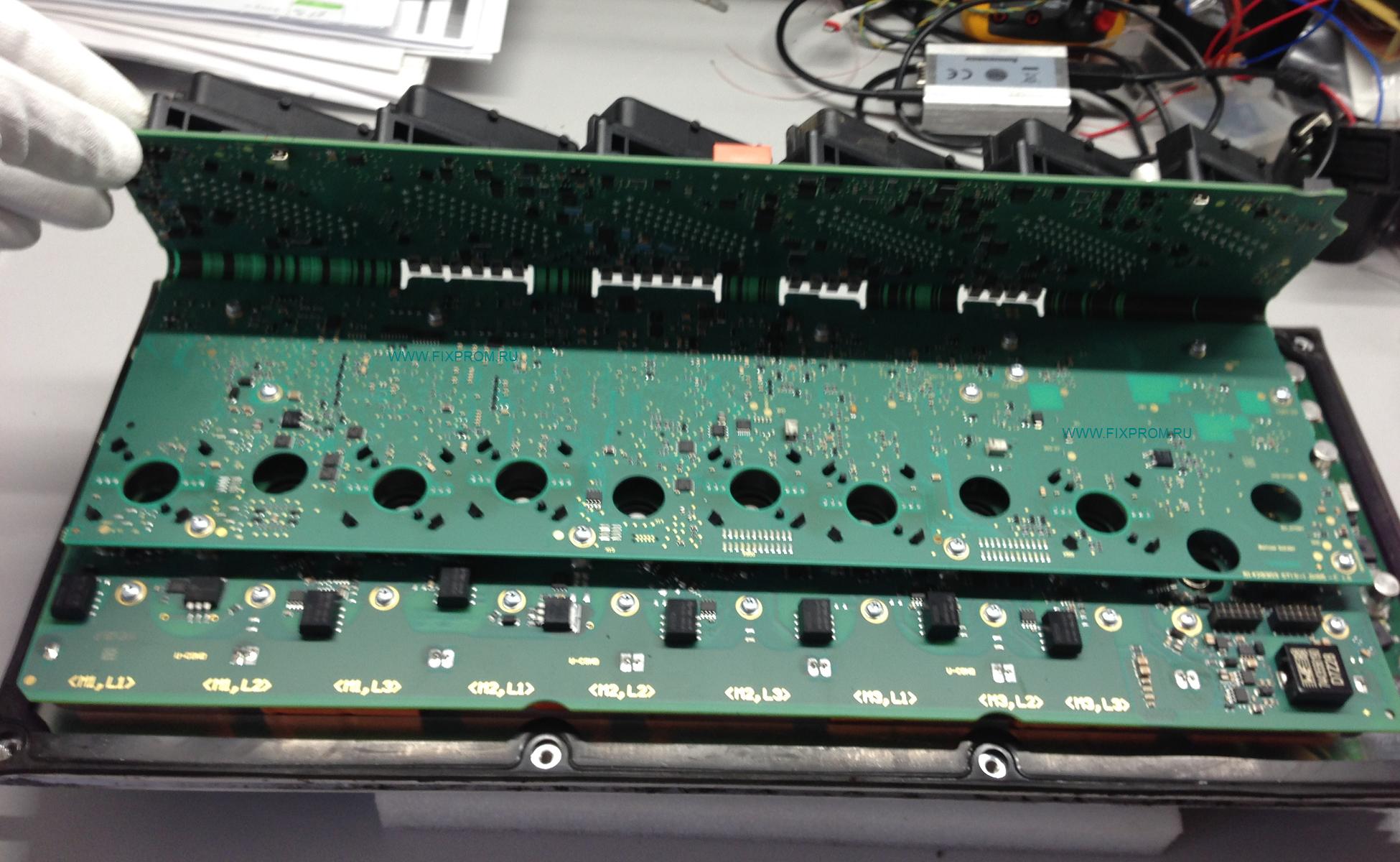

Плата выполнена по гибко-жесткой технологии, весьма сложна в ремонте и требует большой аккуратности в обращении с ней.

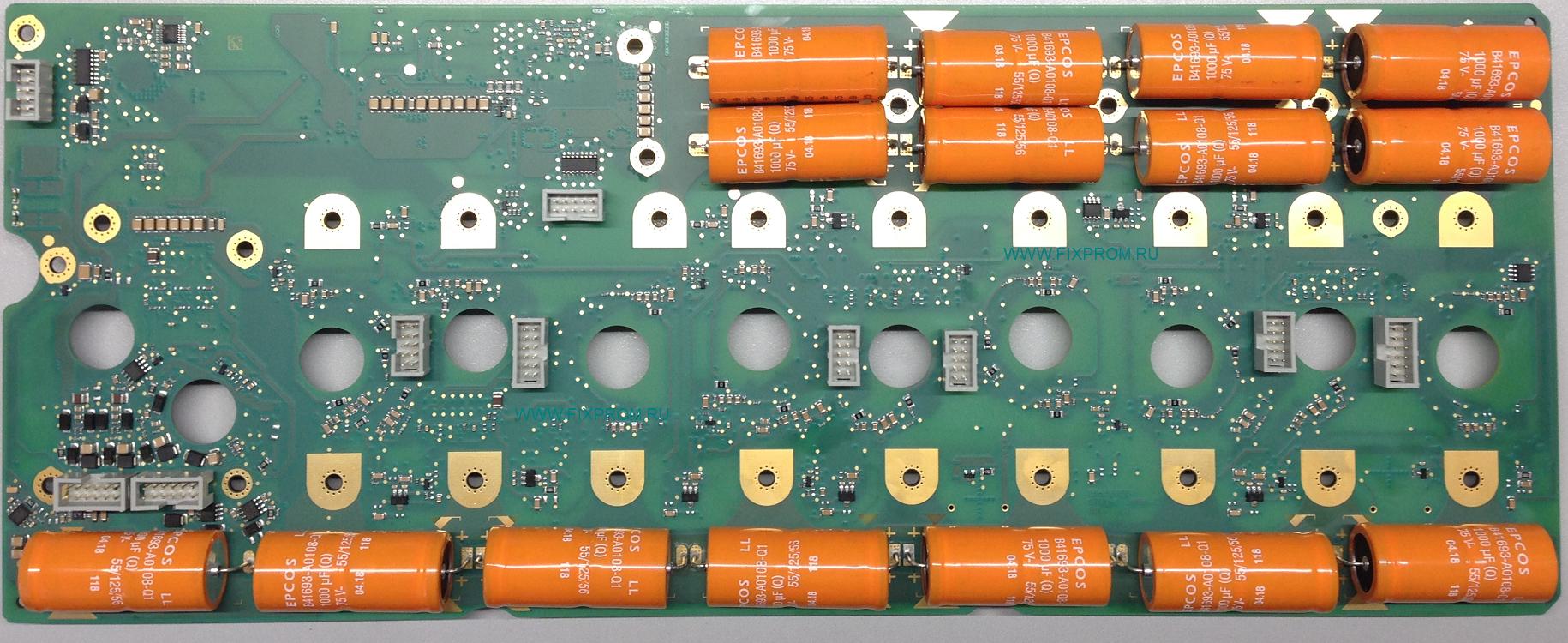

Далее на следующем этаже живёт плата управления силовыми MOSFET-ключами.



На ней расположились яркие рыжие конденсаторы Epcos.

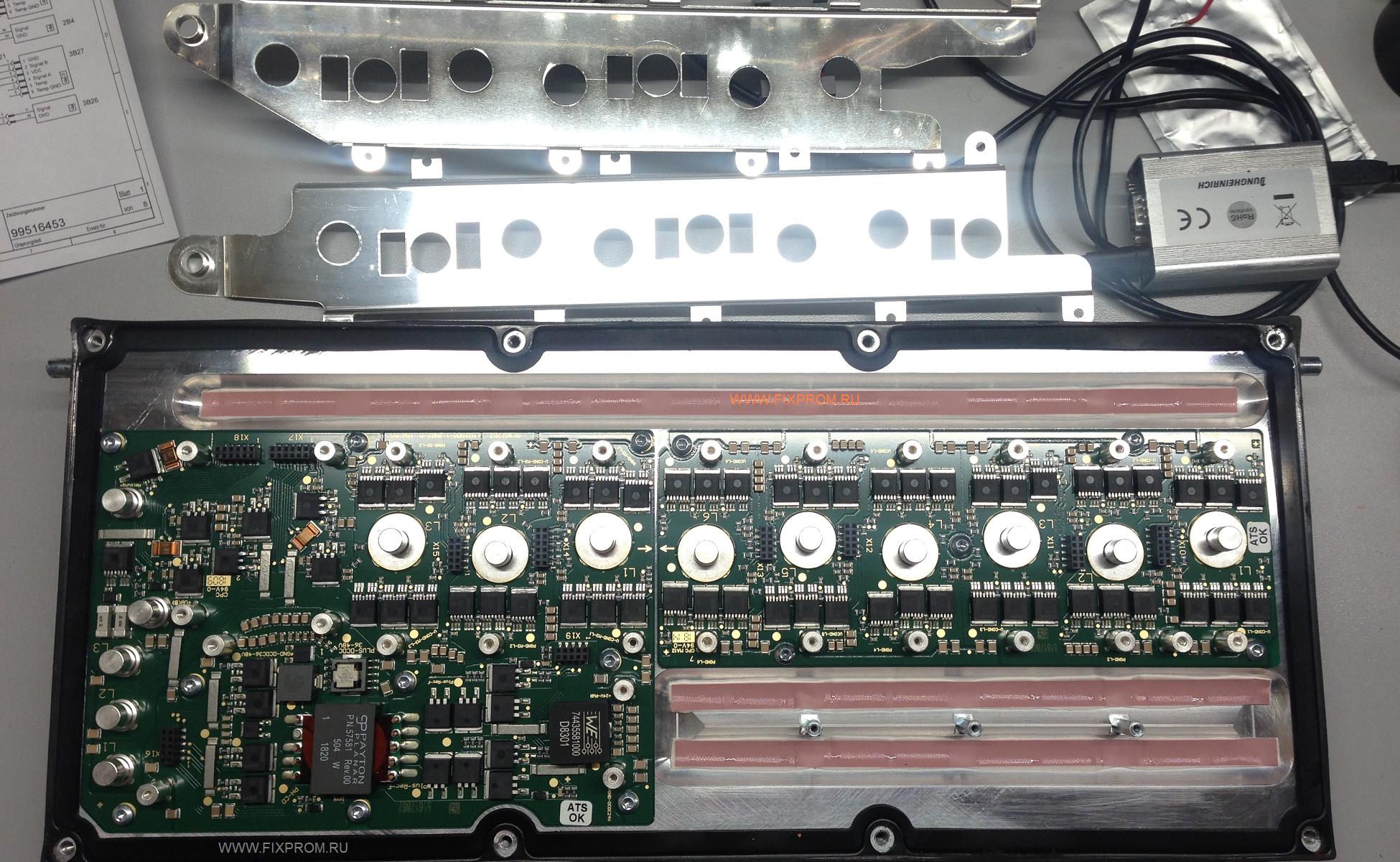

Прослеживается явная экономия места. Конденсаторы через теплопроводящие подложки упираются в радиатор,
на котором расположена силовая часть блока (MOSFET-ключи и вторичный источник питания на 24 вольта).

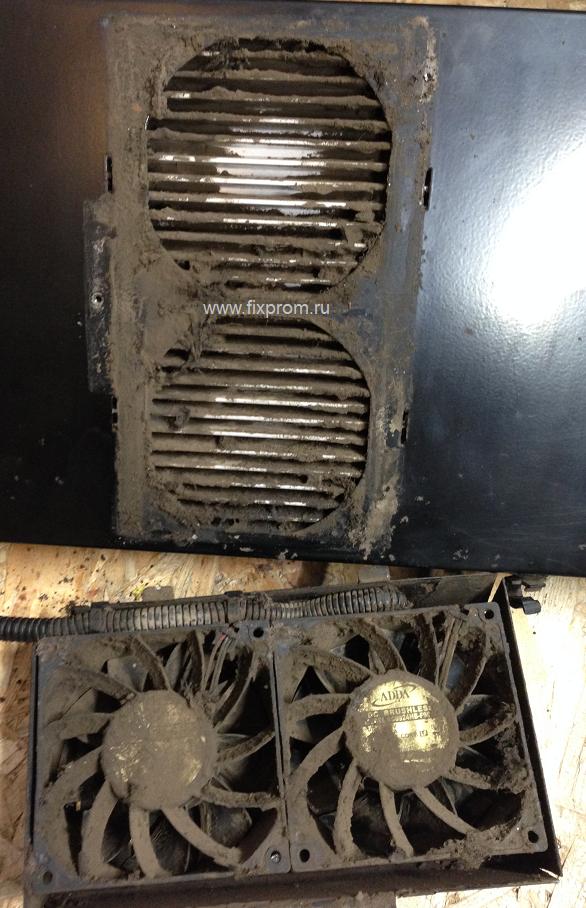

Радиатор обдувается парой вентиляторов. Нашему взору предстала вот такая картина.



Оба вентилятора были заклинившие огромным количеством грязи и не вращались.

Силовым компонентам в блоке и так тяжело приходится, а тут с охлаждением вообще беда.
Делайте регулярные ТО и чистку от пыли грязи, иначе техника может в любой момент приподнести неприятный сюрприз.

[ForkliftMan]

Ещё красивые фото

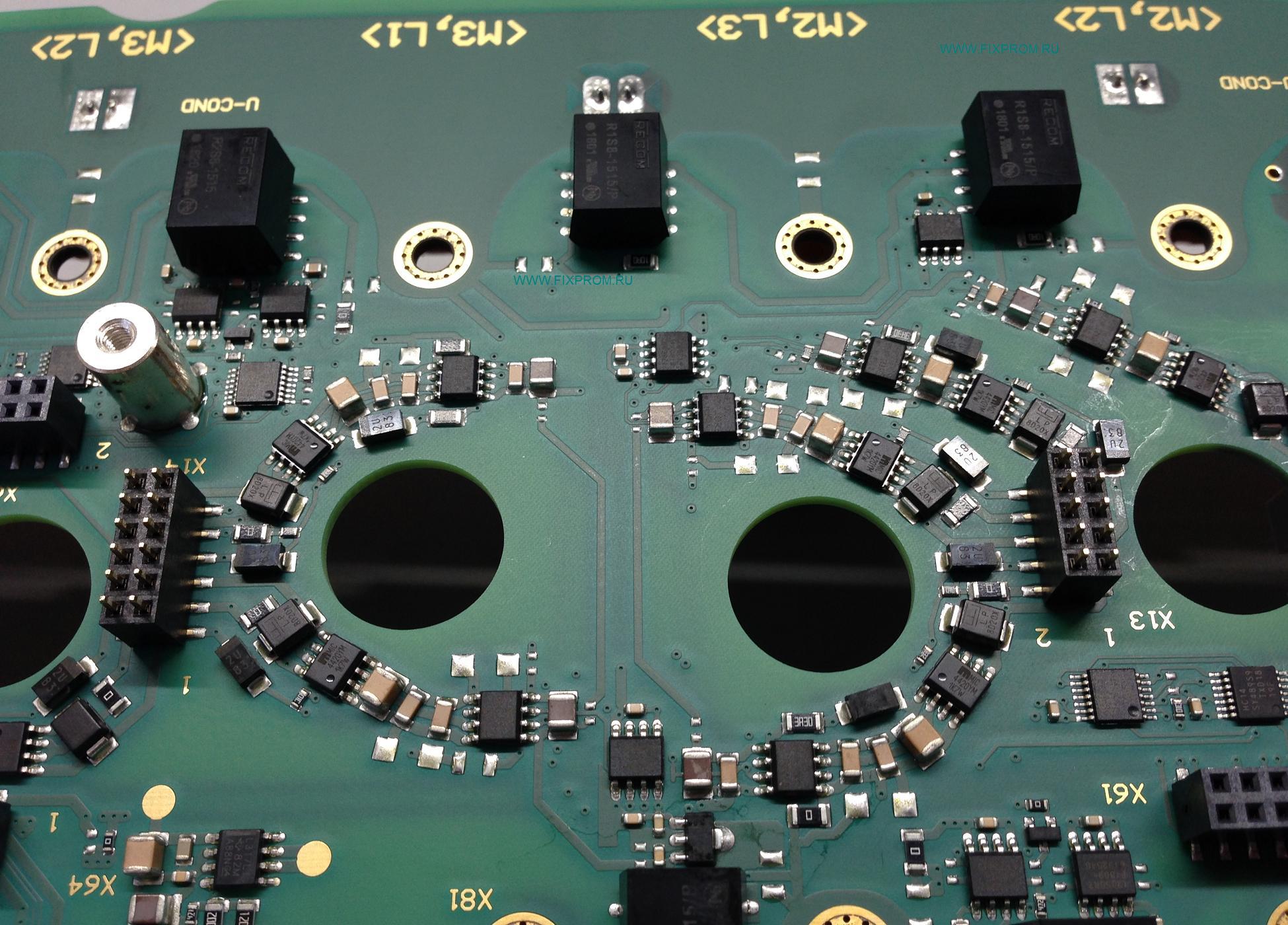

фигурная компоновка драйверов

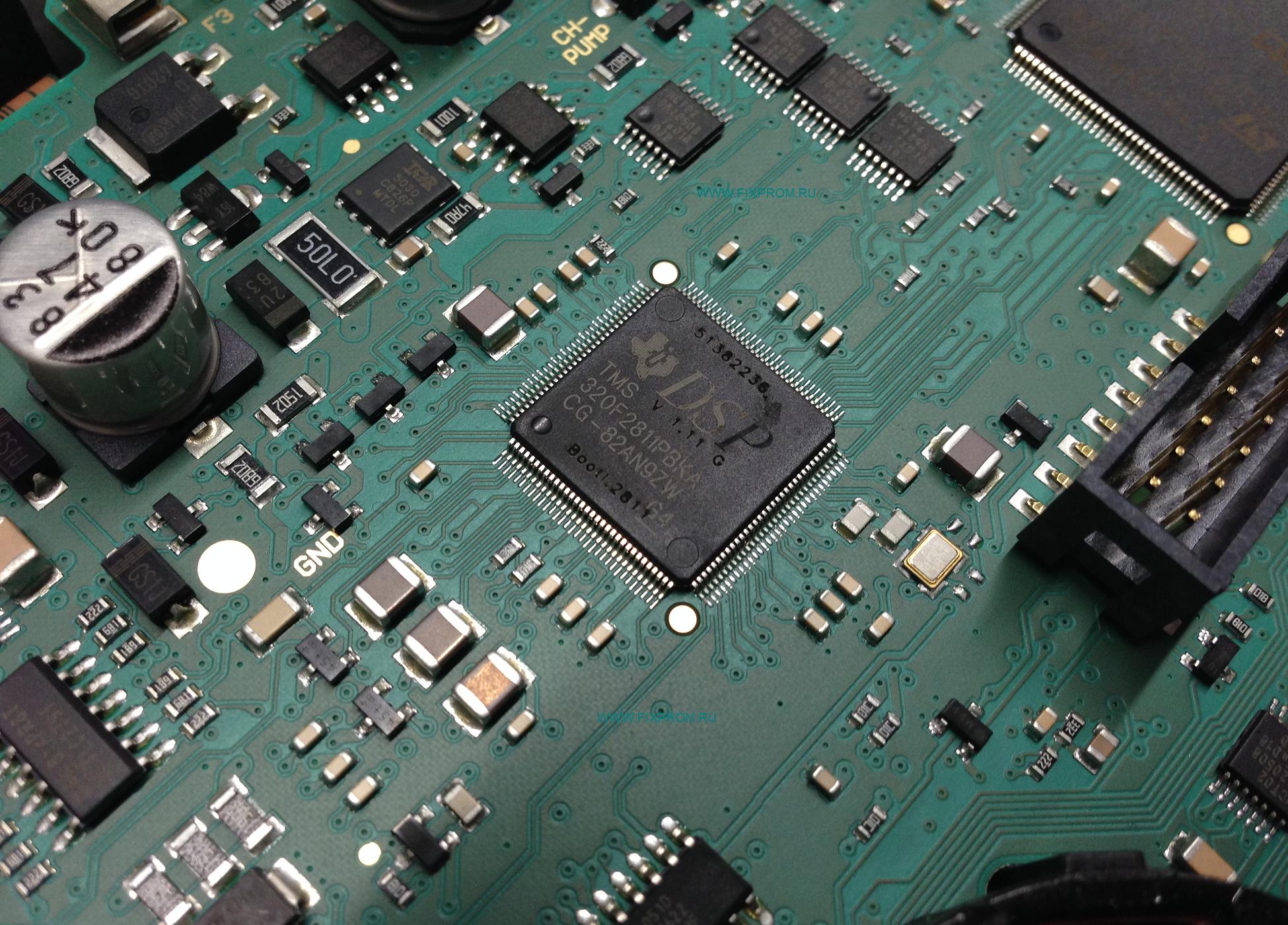

микроконтроллер Texas Instruments, что предназначен крутить трёхфазные двигатели

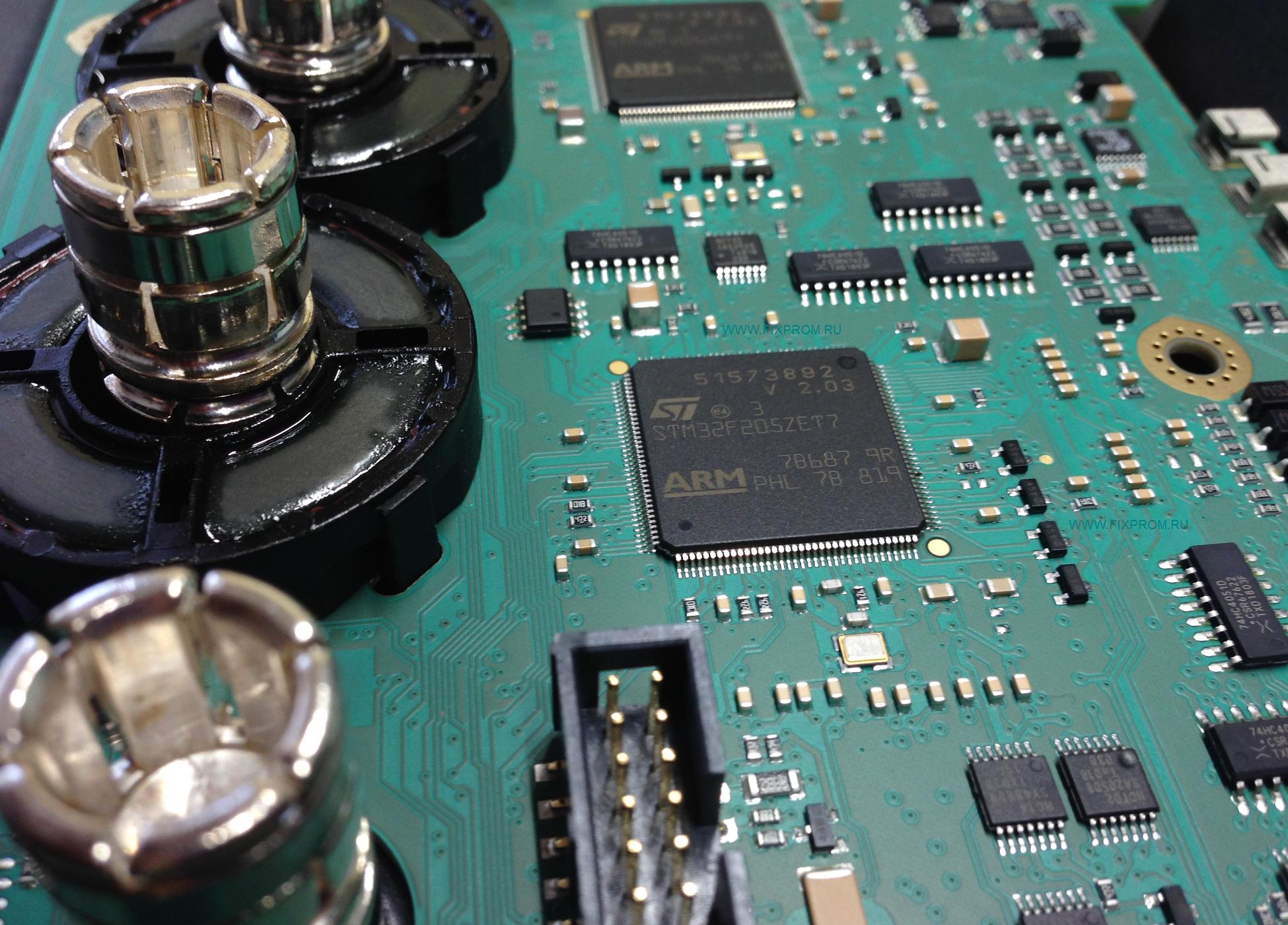

и новые процы от ST

[ForkliftMan]

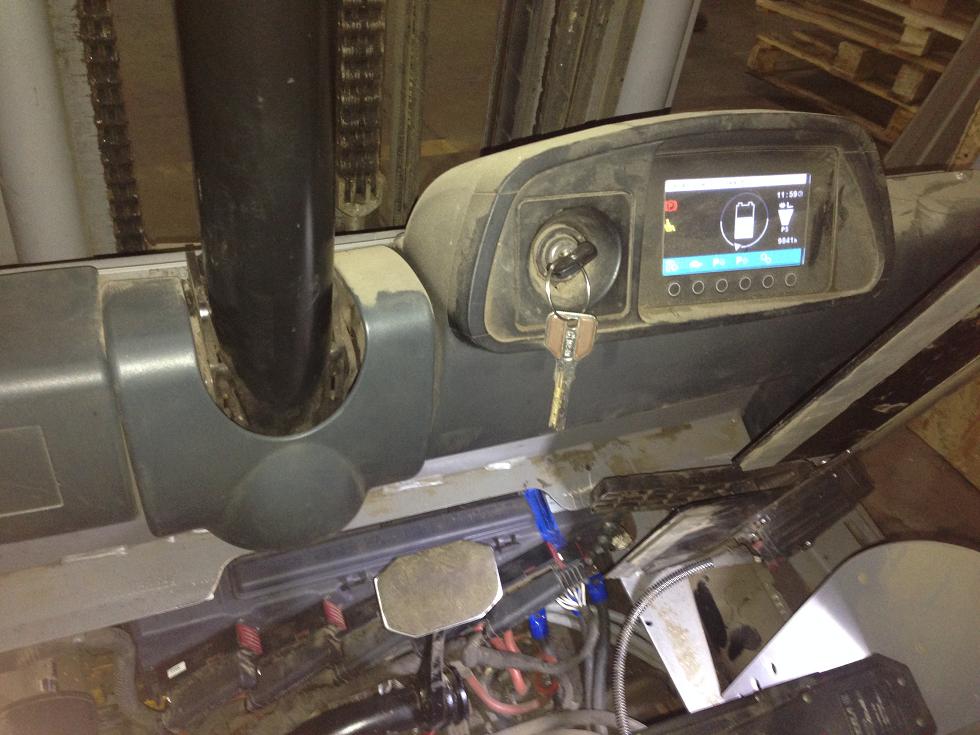

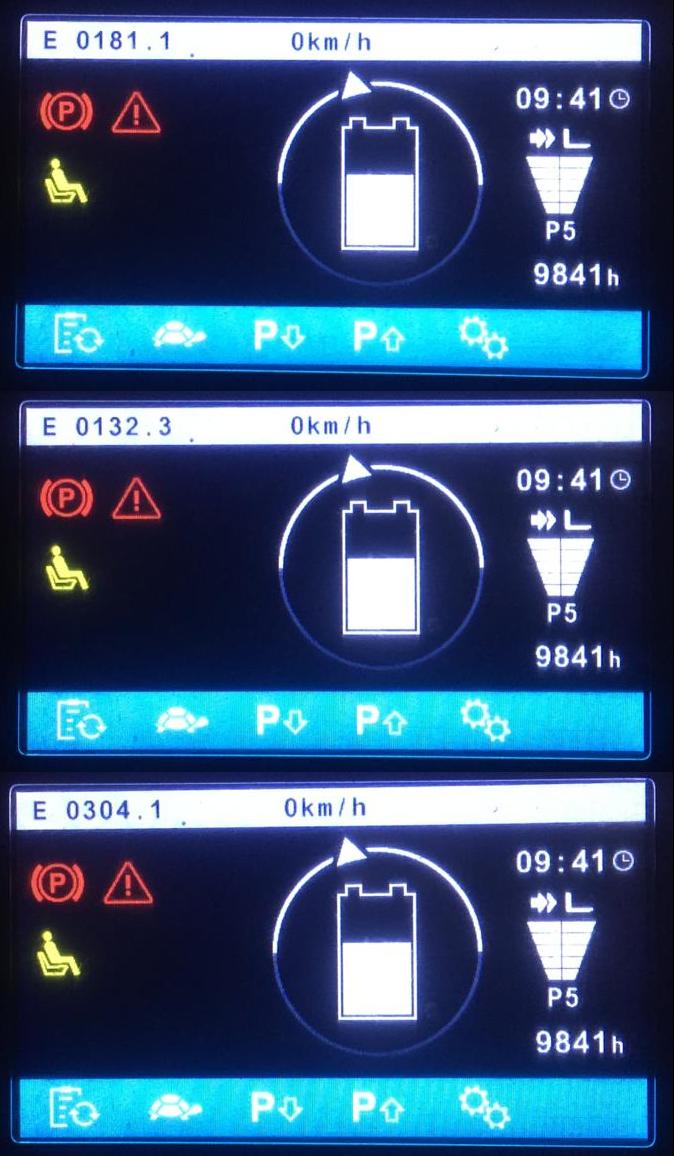

У клиента погрузчик Jungheinrich EFG 215 2018 года выпуска, перестал проходить самотестирование
и встал с ошибками 0181.1 0304.1 0132.3



Опираясь на опыт ремонта аналогичных комбинированных блоков с ричтраков Jungheinrich ETV,
удалось решить проблему и отремонтировать блок EFG за пару дней.
Благо запчасти имелись в наличии на складе.



Погрузчик снова в строю!

[Олег208]

И что же было причиной таки?

[ForkliftMan]

Инженерный просчёт, или "задумка" такая от разработчиков.
Ещё с 2011 года ничего сильно не изменилось в схемном решении и софте, работает на пределе, вот и мрут блоки периодически.
На ричтраках Jungheinrich чаще, может просто их больше, чем погрузчиков. Бывают плавающие дефекты, то проявляются, то нет.

[Олег208]

Здравствуйте. Парни есть клиент для вас с данным вариатором, дайте контакты для связи.

[fixprom.ru]

Здравствуйте. Парни есть клиент для вас с данным вариатором, дайте контакты для связи.

Добрый день.
В личных сообщениях.

[Patron]

Добрый день, нужна помощь в ремонте данного блока

[fixprom.ru]

Добрый день, нужна помощь в ремонте данного блока

Добрый день.
Отправил контакты в личку.

[HeliPilot]

Hi Guys Could you help repairing our drive controller the forklift is totally dead, the battery is good.
When we plug in the battery, the screen will illuminate for a couple of seconds and then go blank
Machine model EFG 215
Part no 51617861

Thank You

[ForkliftMan]

Hi Guys Could you help repairing our drive controller the forklift is totally dead, the battery is good.
When we plug in the battery, the screen will illuminate for a couple of seconds and then go blank
Machine model EFG 215
Part no 51617861

Thank You

Hi.
Check if the wires are connected to the terminals +UB and +UB(B) correctly.

[HeliPilot]

Hi

We had Jungheinrich take a look at it and have tested a different controller in our machine and it worked ok.
So the fault is in our controller

[fixprom.ru]

The 24 volt power supply is generated inside this controller. It powers other controllers, including the display.
Вы не можете просматривать это вложение.
I advise you to check  of power according to the circuit. Connection diagrams are available in the Jungheinrich Jeti SH software.

[HeliPilot]

Thank you for your help.
Unfortunately I dont have access to the software
